Eaton Industrial Switchgear - Xboard Optimal switchgear enclosure

138 / 140

21/30 CS sheet steel wall-mounting enclosure
Indoor installation
2010 CA08103002Z-EN

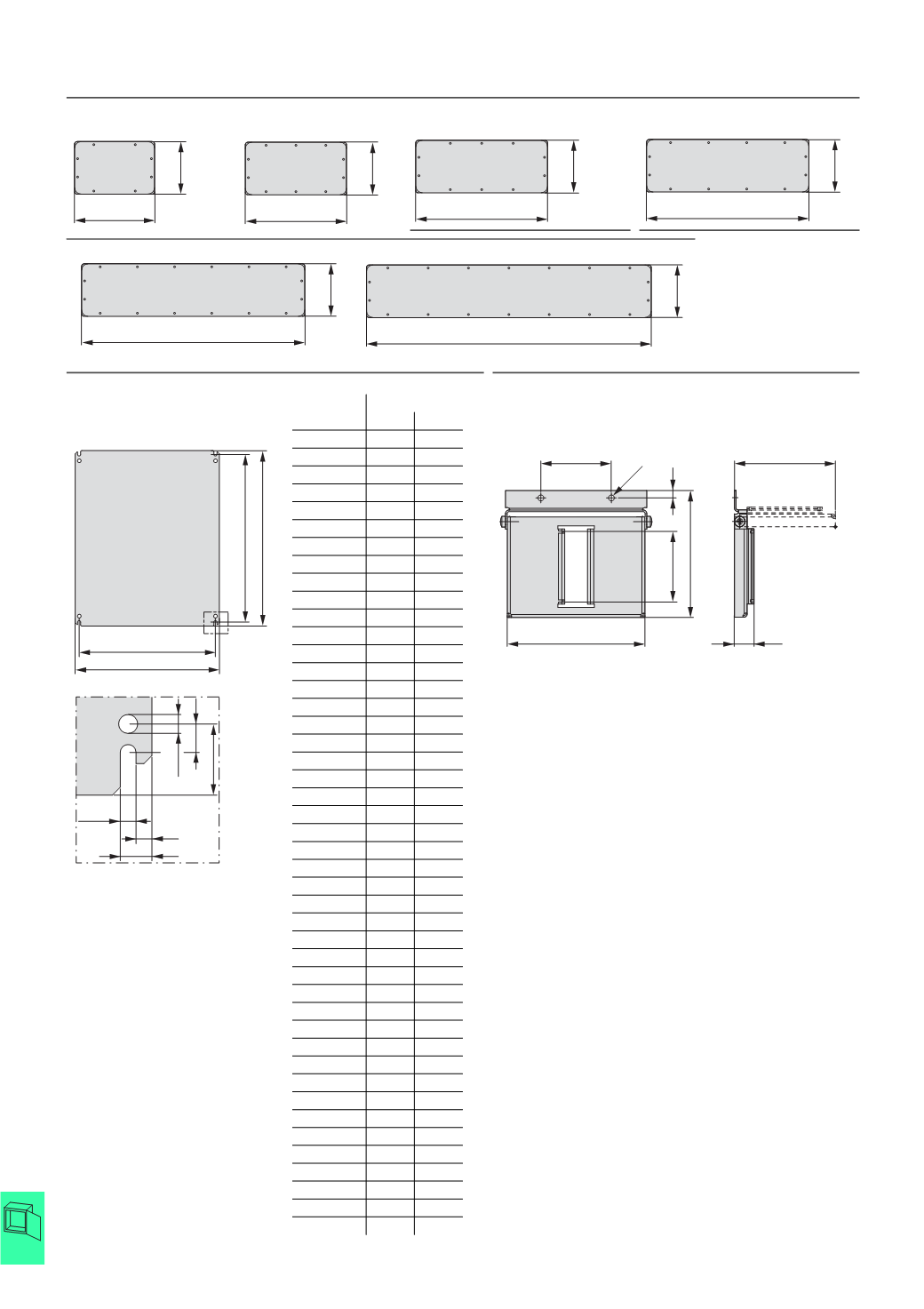

Blank plate (equipment supplied)
300 x 200 400 x 200 500 x 200 600 x 200
800 x 200 1000 x 200
Mounting plates Mounting rail module for soft starters
MPP-...-CS TS35-DS4-CS
MPL-.../RAL2000-CS
MPL-...-CS
a, b = Enclosure dimensions
172
262
172
332
172
432
172
532
172
732
172
932
Part no. Mounting plate
Height Width
CS-2520/150 220 150
CS-32/150 270 150
CS-33/150 270 250
CS-33/200 270 250
CS-34/200 270 350
CS-43/150 370 250
CS-43/200 370 250
CS-44/150 370 350
CS-44/200 370 350
CS-46/200 370 550
CS-46/250 370 550
CS-46/300 370 550
CS-54/150 470 350
CS-54/200 470 350
CS-54/250 470 350
CS-55/250 470 450
CS-64/150 570 350
CS-64/200 570 350
CS-64/250 570 350
CS-65/150 570 450
CS-65/200 570 450
CS-65/250 570 450
CS-66/200 570 550
CS-66/250 570 550
CS-66/300 570 550
CS-68/300 550 770
CS-75/200 670 450
CS-75/250 670 450
CS-84/200 770 350
CS-84/250 770 350
CS-86/200 770 550
CS-86/250 770 550
CS-86/300 770 550
CS-88/200 770 750
CS-88/300 770 750
CS-810/300 770 950
CS-106/250 970 550
CS-106/300 970 550
CS-108/250 970 750
CS-108/300 970 750
CS-1010/300 970 950
CS-126/250 1170 550
CS-128/300 1170 750
CS-1210/300 1170 950
CS-1212/250 1170 1150
5 x 45°
20
10
o
12
27
45
X
b-90
b-50
a-70a-30
X
120
130
o 5.5 67
12
95.6
67
7
CS-..., MPP, MPL, TS
