IZM circuit-breakers, IN switch-disconnectors
Accessories for IZM26
2010 CA08103002Z-EN
18/75
Accessories for IZM26
Rated operational
current
Rated ultimate
short-circuit
breaking capacity
Pole For use with Part no.
Article no.
Price
See price
list
Std. pack
In Icu
A kA

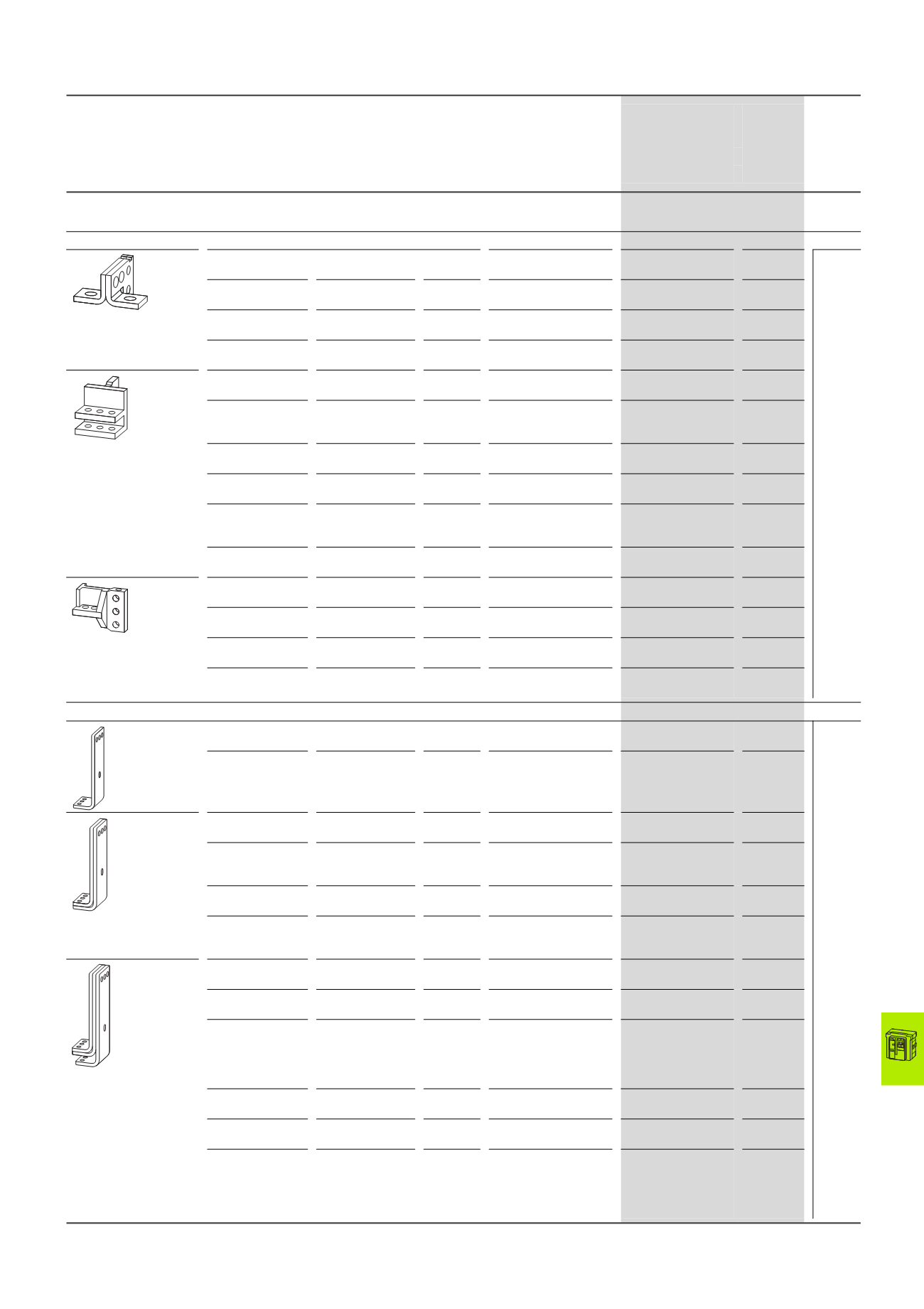

Main terminal kits
Each basic device of the IZM26 series is supplied with horizontal connections as standard.1)
Vertical connections for fixed mounting or cassette
≦ 2000 ≦ 65 3 IZM20…
IN20…
IZM-TV203N-2000
123072
1 off
4000 ≦100 3 IZM40…
IN40…
IZM-TV403H-4000
123081
≦ 2000 ≦ 65 4 IZM20…
IN20…
IZM-TV204N-2000
123086
4000 ≦100 4 IZM40…
IN40…
IZM-TV404H-4000
123095
≦ 1600 ≦ 65 3 IZM32…
IN32…
IZM-TV323B-1600
123074
≦ 2000 ≦ 100 3 IZM32B…20
IN32B…20
IZM32H…, IN32H…
IZM-TV323H-2000
123075
2500 - 3200 100 3 IZM32…
IN32…
IZM-TV323H-3200
123077
≦ 1600 ≦ 65 4 IZM32…
IN32…
IZM-TV324B-1600
123088
≦ 2000 ≦ 100 4 IZM32B…20
IN32B…20
IZM32H…, IN32H…
IZM-TV324H-2000
123089
2500 - 3200 100 4 IZM32…
IN32…
IZM-TV324H-3200
123091
4000 100 3 IZM63…
IN63…
IZM-TV633H-4000
123082
5000 - 6300 100 3 IZM63…
IN63…
IZM-TV633H-6300
123084
4000 100 4 IZM63…
IN63…
IZM-TV634H-4000
123096
5000 - 6300 100 4 IZM63…
IN63…
IZM-TV634H-6300
123098
Front connections for fixed mounting or cassette
≦ 1250 ≦ 65 3 IZM20…
IN20…
IZM-TF203N-1250
123100
1 off
≦ 1250 ≦ 65 4 IZM20…
IN20…
IZM-TF204N-1250
123108
1600 - 2000 ≦ 65 3 IZM20…
IN20…
IZM-TF203N-2000
123102
4000 ≦100 3 IZM40…
IN40…
IZM63N(H)3...402)
IZM-TF403H-4000
123107
≦ 2000 ≦ 65 4 IZM20…
IN20…
IZM-TF204N-2000
123110
4000 ≦100 4 IZM40…
IN40…
IZM63N(H)4...402)
IZM-TF404H-4000
123115
≦ 1250 ≦ 65 3 IZM32B…
IN32B…
IZM-TF323B-1250
124225
1600 - 2500 ≦ 65 3 IZM32B…
IN32B…
IZM-TF323B-2500
123104
≦ 3200 ≦ 100 3 IZM32B…32...
IN32B…32…
IZM32N…, IN32N…
IZM32H…, IN32H…
IZM63N(H)3...50 (63)2)
IZM-TF323H-3200
123105
≦ 1250 ≦ 65 4 IZM32B…
IN32B…
IZM-TF324B-1250
124280
≦ 2500 ≦ 65 4 IZM32B…
IN32B…
IZM-TF324B-2500
123112
≦ 3200 ≦ 100 4 IZM32B…32...
IN32B…32…
IZM32N…, IN32N…
IZM32H…, IN32H…
IZM63N(H)4...50 (63)2)
IZM-TF324H-3200
123113
Notes 1) For 3 pole switches: 6 off; for 4 pole switches: 8 off.
1) IZM40: For 3 pole switches: 12 off, for 4 pole switches: 16 off
2) For use with this type, you must order the corresponding article twice.
IZM-TV..., IZM-TF... HPL18075EN
