NSYDBN
NSYDAN
NSYDB
ppp
M
NSYDA
ppp
M
IP 55 (IEC 60529)
Models, dimensions and references

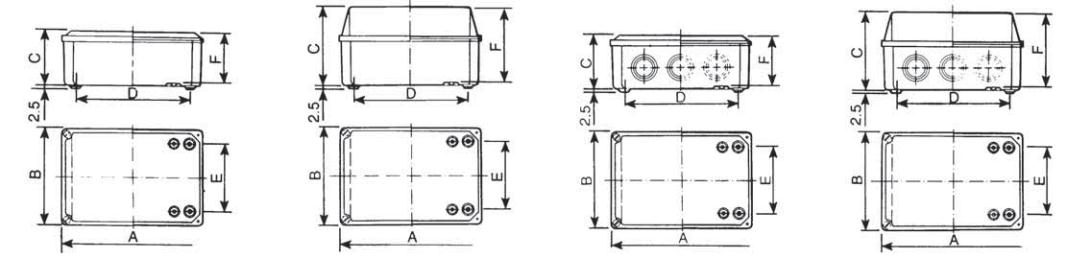

External dimensions
(mm)
Models without
knock-outs
Models with knock-outs, n° of drill holes,
knock-outs and group
Dimensions (mm)
Plain mounting
plate
Weight
(kg)
Height
(A)
Width
(B)
Depth
(C)
Reference
Reference
Height (A)
Width (B)
D E F
Low cover
models
85
85
49
NSYDBN88 NSYDB88M
1 n° 1
1 n° 1
58 58
-
-
0.18
105 105 49
NSYDBN1010 NSYDB1010M
2 n° 1
1 n° 1
76 76
-
-
0.25
155 105 61
NSYDBN1510 NSYDB1510M
3 n° 1
1 n° 2
124 74 56
NSYPMD1510
0.38
206 156 83
NSYDBN2015 NSYDB2015M
3 n° 3
2 n° 3
172 122 78
NSYPMD2015
1
256 206 93
NSYDBN2520 NSYDB2520M
3 n° 4
2 n° 4
220 170 88
NSYPMD2520
1.5
307 257 116
NSYDBN3025 NSYDB3025M
2 n° 3, 2 n° 4
3 n° 4
268 218 110
NSYPMD3025
3.3
357 307 136
NSYDBN3530 NSYDB3530M
2 n° 3, 3 n° 4 2 n° 3, 2 n° 4 318 268 130
NSYPMD3530
4.8
High cover
models
155 105 88
NSYDAN1510 NSYDA1510M
3 n° 2
1 n° 2
124 74 83
NSYPMD1510
0.45
206 156 122
NSYDAN2015 NSYDA2015M
3 n° 3
2 n° 3
172 122 121
NSYPMD2015
1.2
256 206 140
NSYDAN2520 NSYDA2520M
3 n° 4
2 n° 4
220 170 131
NSYPMD2520
1.9
Group n° 1
Group n° 3
Group n° 4
Dimensions (mm)
Group n° 2
